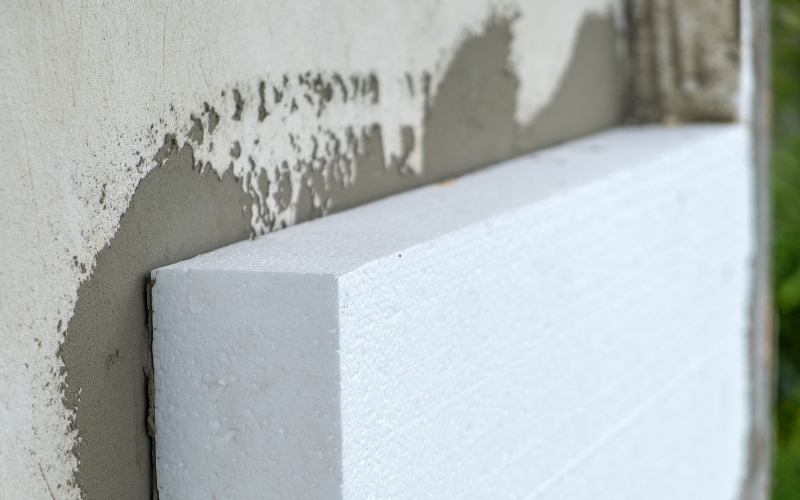

Tiplanje stiropora na fasadi – broj tipli, raspored i pravilna ugradnja

Tiplanje stiropora na fasadi – broj tipli, raspored i pravilna ugradnja

Tiplanje stiropora na fasadi jedan je od ključnih koraka u izvedbi ETICS fasadnog sustava. Iako se toplinsko-izolacijske ploče najprije lijepe na podlogu, mehaničko pričvršćivanje tiplama dodatno osigurava stabilnost sustava i njegovu otpornost na djelovanje vjetra, težinu završnih slojeva i dugotrajna opterećenja. Kvaliteta tiplanja posebno je važna na višim objektima, starijim zidovima, podlogama neujednačene čvrstoće i fasadama izloženima jakim udarima vjetra.

U praksi nije dovoljno samo odrediti približan broj tipli po četvornom metru. Potrebno je odabrati odgovarajuću vrstu i duljinu tiple, prilagoditi raspored vrsti izolacijskih ploča, pravilno izbušiti podlogu i kontrolirati dubinu ugradnje. Preplitko postavljena tipla nema dovoljan prihvat, dok preduboko utisnuta može deformirati stiropor i stvoriti udubljenje koje kasnije ostaje vidljivo na završnoj fasadi.

Zašto se stiropor na fasadi tiplama dodatno pričvršćuje?

Ljepilo i tiple u fasadnom sustavu imaju različite, ali povezane uloge. Ljepilo prenosi opterećenje ploča na podlogu i osigurava ravnomjerno nalijeganje, dok tiple mehanički sidre izolaciju u nosivi zid. Njihova zajednička funkcija je spriječiti odvajanje fasadnog sustava od objekta.

Tiplanje je posebno važno kada postojeći zid ima staru žbuku, neujednačenu podlogu, tragove ranijih premaza ili dijelove različite čvrstoće. U takvim slučajevima izvođač fasade prije početka mora procijeniti nosivost podloge, po potrebi ukloniti slabe slojeve i odabrati tiplu koja odgovara opeki, betonu, blokovima ili drugoj vrsti zida.

Kada se tiplanje izvodi?

Tiple se ne ugrađuju odmah nakon lijepljenja ploča. Ljepilo mora dovoljno vezati kako se ploče tijekom bušenja ne bi pomicale. Vrijeme čekanja ovisi o korištenom materijalu, temperaturi i vlažnosti zraka, ali izvođač mora poštovati tehničke upute proizvođača fasadnog sustava.

Prije tiplanja provjerava se ravnina izolacijskih ploča, obrada spojeva i eventualne razlike u visini. Ako su ploče neravne, površina se prije nastavka radova brusi odgovarajućim alatom. Tiplanje preko loše postavljenih i valovitih ploča ne može ispraviti podlogu, nego često dodatno naglasi udubljenja i izbočenja.

Koliko tipli ide po četvornom metru fasade?

Broj tipli po četvornom metru nije isti za svaki objekt. Često se koristi najmanje šest tipli po četvornom metru, ali na rubnim zonama, kutovima i višim dijelovima objekta broj se može povećati. Točan raspored određuje se prema sustavu, vrsti ploča, visini zgrade, podlozi i očekivanom opterećenju vjetrom.

Rubovi objekta izloženiji su podtlaku vjetra, zbog čega se u tim zonama često ugrađuje više tipli nego na sredini zida. Kod viših zgrada ili fasada na otvorenim položajima projekt i tehničke upute mogu zahtijevati osam, deset ili više tipli po četvornom metru. Stručan izvođač fasaderskih radova ne određuje broj nasumično, nego prema uvjetima konkretnog objekta.

Kako izgleda pravilan raspored tipli?

Raspored tipli mora osigurati da su ploče pričvršćene u svojim rubnim i središnjim zonama. Uobičajeni rasporedi prate spojeve ploča i njihov geometrijski raspored, ali se uvijek prilagođavaju dimenzijama izolacijskih ploča i sustavu koji se ugrađuje.

Posebno treba paziti na kutove otvora, špalete i rubove zida. Na tim mjestima ne smije se bušiti preblizu rubu ploče jer može doći do pucanja stiropora. Istodobno, premalo tipli u kritičnim zonama smanjuje sigurnost cijelog sustava.

Kako se određuje duljina tiple?

Duljina tiple sastoji se od debljine izolacije, svih nenosivih slojeva na zidu i potrebne dubine sidrenja u nosivoj podlozi. Ako fasada ima 10 centimetara stiropora, tipla ne može biti duga samo nekoliko centimetara više. Mora proći kroz izolaciju, ljepilo, eventualnu staru žbuku i dovoljno duboko ući u nosivi zid.

Stara žbuka, neravnine i deblji sloj ljepila povećavaju potrebnu duljinu. Zato se prije naručivanja materijala mora provjeriti stvarna konstrukcija zida. Prekratka tipla može se činiti čvrstom pri ugradnji, ali neće imati propisanu dubinu sidrenja.

Tiplanje u punu opeku, šuplji blok i beton

Nije svaka tipla prikladna za svaku podlogu. U betonu se postiže vrlo čvrsto sidrenje, dok šuplji blokovi zahtijevaju tiplu oblikovanu za prihvat u šupljoj strukturi. Kod pune opeke važno je izbjeći oštećenja i odabrati odgovarajući način bušenja.

Na šupljim podlogama preagresivno udarno bušenje može oštetiti unutarnje stijenke bloka i smanjiti prihvat. Kod starih zidova mogu se pojaviti različiti materijali na istoj fasadi, pa izvođač mora prilagoditi alat i tiplu svakoj zoni.

Koliko duboko tipla mora biti usidrena?

Potrebna dubina sidrenja određena je tehničkim podacima proizvođača tiple i vrstom podloge. Važno je razlikovati ukupnu dubinu rupe od stvarne dubine prihvata u nosivom materijalu. Prašina od bušenja također može smanjiti učinkovitost sidrenja ako rupa nije dovoljno duboka ili pravilno izvedena.

Svrdlo mora biti odgovarajućeg promjera i dovoljno dugo. Ako je rupa prekratka, tipla se ne može pravilno postaviti. Ako je preširoka zbog istrošenog ili pogrešnog svrdla, pričvršćenje može biti labavo.

Preduboko i preplitko postavljene tiple

Rondela tiple treba biti poravnata s površinom izolacijske ploče ili ugrađena prema sustavu s upuštenom rondelom i odgovarajućim čepom. Ako tipla strši, stvara izbočenje koje otežava izvedbu ravnog armirnog sloja. Ako je preduboko utisnuta, stiropor se deformira i nastaje udubljenje koje se kasnije puni većom količinom ljepila.

Takva mjesta mogu imati drukčiju debljinu materijala i drukčije sušenje, zbog čega se na završenoj fasadi ponekad vide pravilni kružni obrisi. Ta pojava posebno je uočljiva pri bočnom svjetlu, na tamnijim bojama i kod tanke završne žbuke.

Zašto se na fasadi ponekad vide krugovi od tipli?

Vidljivi krugovi mogu nastati zbog toplinskih razlika, različite debljine armirnog sloja, vlažnosti ili nepravilne ugradnje rondela. Ako je svaka tipla duboko uvučena i naknadno ispunjena debljim slojem mase, ta mjesta mogu se drukčije ponašati tijekom sušenja i promjena temperature.

U sustavima s upuštenim tiplama koriste se izolacijski čepovi koji smanjuju toplinski most i ujednačavaju površinu. Međutim, i takav sustav mora biti pravilno izveden. Čep ne smije stršiti niti biti previše uvučen.

Tiplanje stiropora oko prozora i vrata

Oko otvora fasada je izložena većim naprezanjima. Izolacijske ploče trebaju biti rezane tako da spojevi ne završavaju točno u kutu prozora ili vrata. Na tim mjestima tiple se postavljaju pažljivo, uz dovoljan odmak od rubova.

Osim pravilnog tiplanja, kutovi otvora dodatno se armiraju dijagonalnim komadima mrežice. Time se smanjuje rizik od pukotina koje se često šire iz kutova prozora. Tiplanje i armiranje moraju biti usklađeni kao dio cjelovitog sustava.

Najčešće pogreške kod tiplanja stiropora

Među čestim pogreškama su premali broj tipli, isti raspored na cijeloj fasadi bez pojačanja rubova, pogrešna duljina, bušenje u slabu žbuku umjesto u nosivi zid i preduboko utiskivanje rondela. Problem je i kada se tiplanje izvodi prije nego što je ljepilo vezalo ili kada se preskoči provjera ravnine ploča.

Još jedna pogreška je korištenje različitih i neusklađenih komponenti bez provjere pripadaju li istom fasadnom sustavu. ETICS nije samo zbir pojedinačnih proizvoda, nego provjerena kombinacija ljepila, izolacije, tipli, mrežice, temeljnog premaza i završne žbuke.

Može li se stara fasada dodatno tiplati?

U nekim sanacijama moguće je dodatno mehanički pričvrstiti postojeći sustav, ali takva odluka zahtijeva stručnu procjenu. Ako se slojevi odvajaju, završna žbuka puca ili je izolacija oštećena vlagom, samo dodavanje tipli možda neće biti dovoljno.

Prije sanacije potrebno je utvrditi gdje je došlo do odvajanja i kakvo je stanje nosive podloge. Ponekad se može izvesti lokalna ili cjelovita stabilizacija, a ponekad je potrebno ukloniti dio starog sustava.

Kako odabrati izvođača fasaderskih radova?

Kod ugovaranja fasade pitajte koji se fasadni sustav koristi, koliko je tipli predviđeno, kakva je vrsta tiple i kako će se riješiti rubne zone. Izvođač treba pregledati zid prije konačne ponude i jasno navesti uključuje li cijena pripremu podloge, lijepljenje, tiplanje, armirni sloj i završnu žbuku.

Art Fasada izvodi fasaderske radove, toplinske fasade, obnovu i bojanje pročelja. Kod procjene objekta uzimaju se u obzir vrsta zida, debljina izolacije, visina kuće, stanje postojeće podloge i detalji oko otvora. Cilj nije samo uredan izgled, nego tehnički ispravan i dugotrajan fasadni sustav.

Zaključak

Tiplanje stiropora na fasadi nije pomoćni korak koji se može izvesti približno. Broj, raspored, vrsta i duljina tipli moraju odgovarati izolaciji, podlozi i uvjetima objekta. Pravilno tiplanje zajedno s kvalitetnim lijepljenjem i armirnim slojem osigurava stabilnost i trajnost fasadnog sustava.

Ako planirate izradu ili obnovu fasade, zatražite ponudu izvođača fasaderskih radova koja jasno opisuje sve faze. Na temelju pregleda objekta može se odrediti odgovarajući sustav, debljina izolacije, broj tipli i način obrade detalja.
